172nm准分子光清洗实验：纳米级去污与表面亲水活化

在半导体、显示面板、精密光学等高端制造领域，材料表面的洁净度直接决定了产品的最终良率。传统湿法清洗易产生化学残留，还存在损伤精密器件的风险。

如今，一种基于172nm准分子光源的“干式清洗”技术，正以其非接触、无损伤的卓越性能，重新定义高端制造表面处理的标准。

核心揭秘：172nm准分子光如何实现清洗与亲水化？

172nm属于真空紫外波段，其单光子能量约7.2eV，高于绝大多数有机污染物分子键能，可直接打断表层有机物碳链实现光解。

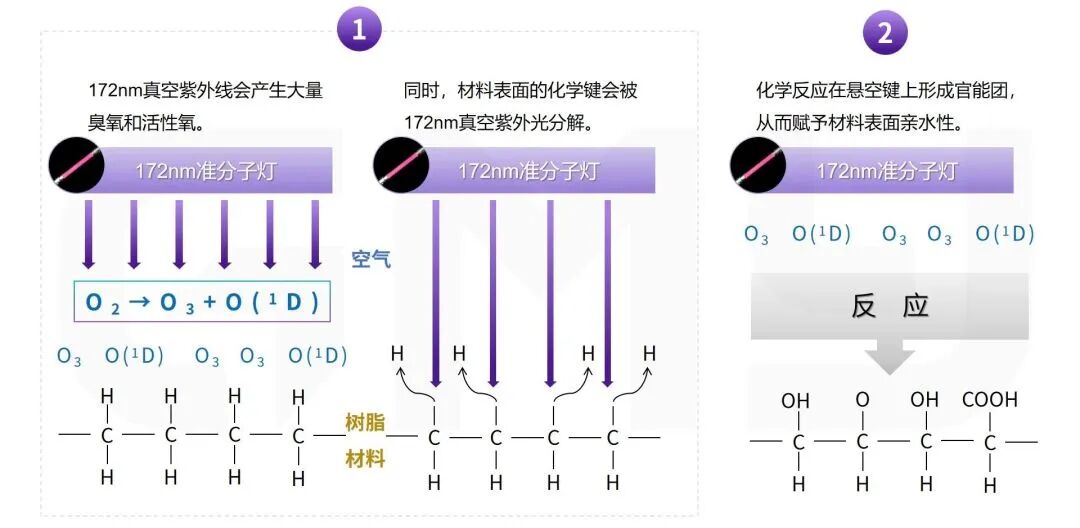

在常压空气环境中，高能紫外光会进一步激发氧气，生成高密度的活性氧原子、臭氧及羟基自由基，引发双重光化学反应：

光清洗除污：活性氧将油污、碳氢杂质、微量光刻胶残留氧化，分解成二氧化碳与水直接挥发。该工艺可清除单分子层级别的有机污染，达成原子级洁净度。

表面亲水活化：光化学反应在材料表面引入羟基、羧基等极性基团，显著提升材料表面自由能，使材料由疏水转向亲水，水接触角显著降低。

效果验证：水滴角是检验洁净度的“试金石”

水滴角是衡量表面洁净度和亲水性最直观的指标：

未处理基材表面被有机物污染，水珠收缩团聚，呈现较大的接触角；

实验数据显示，经广明源172nm准分子光照射后，水滴在材料表面完全铺展，形成一层均匀的水膜，材料表面亲水性大幅改善，为后续的镀膜、键合、印刷、粘接等工艺提供了优异的附着力保障。

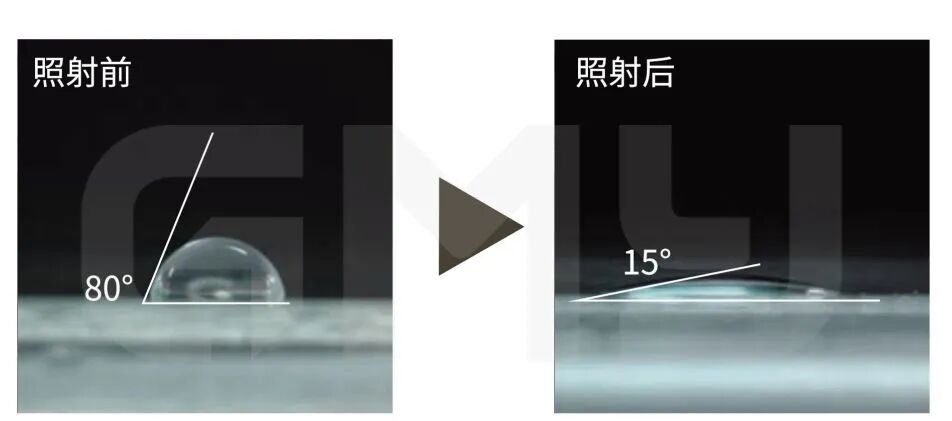

【 水滴角变化对比 】

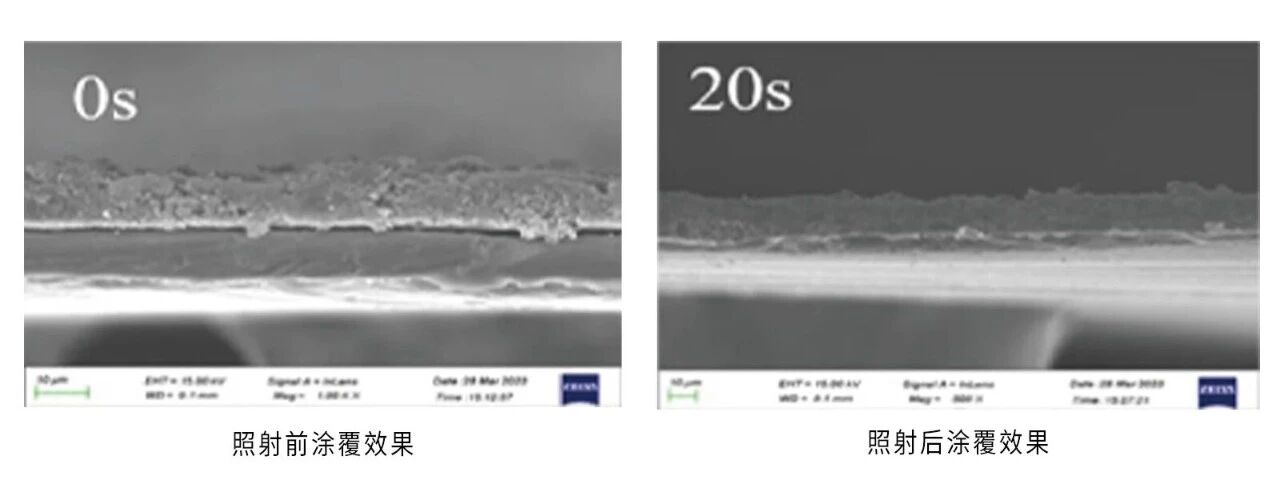

【 基材横截面电镜图 】

多元应用：赋能高端制造全场景

172nm准分子光清洗技术可广泛适配各类精密材料与工艺场景：

半导体制造：用于晶圆、MEMS、3D封装的键合及薄膜沉积前处理，有效提升封装良率；

光电显示行业：OLED/LCD基板、光学镜片纳米级有机残留去除，显著改善镀膜附着力；

薄膜材料：PET、PI等柔性膜材卷对卷预处理，大幅提升涂布与复合工艺性能；

精密金属/玻璃：ITO玻璃、铝箔、钛材的可控亲水改性；

医疗精密部件：钛种植体表面活化，提升生物亲水性，助力细胞粘附；

PCB与印刷涂装：改善基材润湿性，彻底解决掉墨、涂层脱落等行业难题。

广明源172nm准分子灯：国产替代，稳定可靠

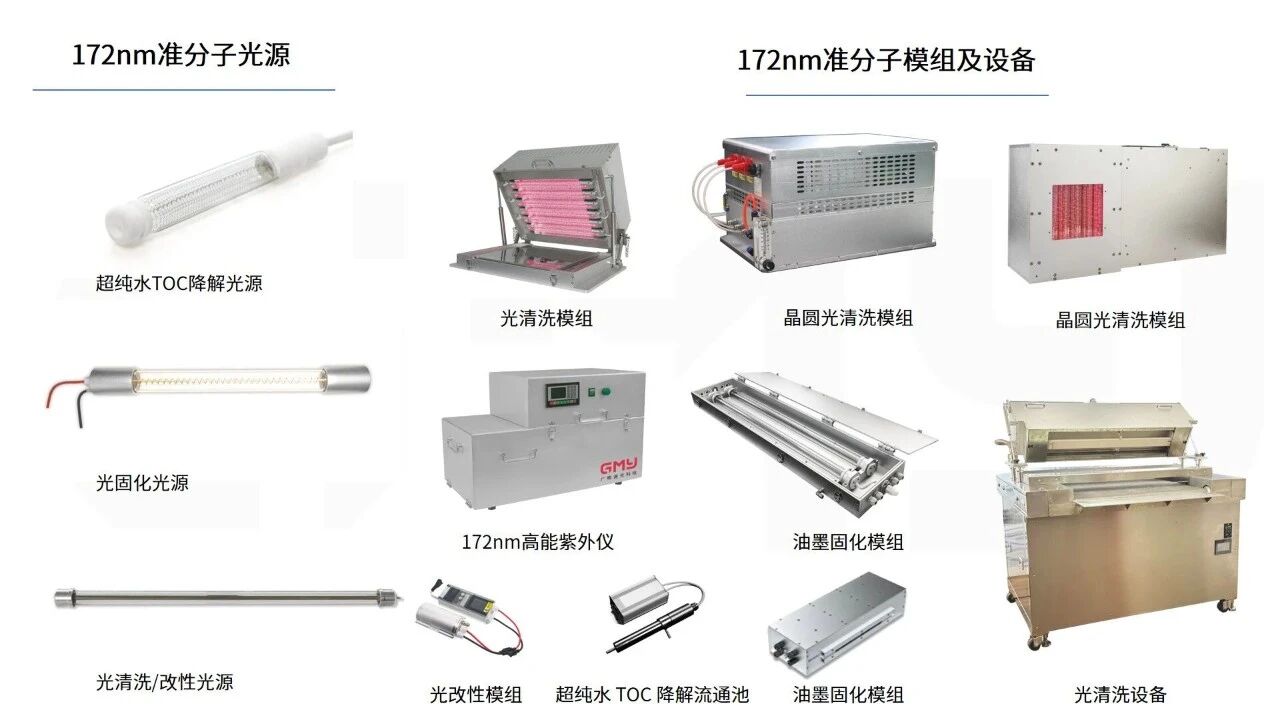

作为国内深耕准分子光源研发制造的企业，广明源拥有成熟的172nm准分子技术体系，可为制造企业提供从核心光源到标准化模组、设备集成定制的全链路解决方案，致力于打破高端光源长期依赖进口的局面，赋能制造企业降本增效、精简工艺，同时规避化学污染与基材损伤风险。
